德森全自動視覺錫膏印刷機classic 1008

獨特自適應刮刀系統靈活，自平衡清潔系統 穩定準確的PCB運輸系統 柔性側壓系統，可克服PCB尺寸偏差全自動網框定位人性化操作界面（機械自動教學系統）

產品詳細說明

設備介紹

錫膏印刷范圍

SMT工藝的電阻，電容，電感，二極管，三極管等貼片元器件生產加工：01005, 0201, 03015，0402,0603,0805, 1206等

以及其他規格尺寸；

印刷尺寸：50x50mm~400x340mm

PCB規格：厚度0.6mm ~ 6mm

應用范圍

5G，半導體，軍工航天，3C產品，光伏產品，新型顯示，汽車電子，醫療

產品技術要點

● 經典Z軸頂升平臺

● 整機框架一體成型結構

● 刮刀上下直連式絲桿驅動

● 鋼網自動智能清洗系統

● 網框大小自定義功能

● 印刷周期7S

規格參數

	Model 型號	Classic1008
tem 項目
網框尺寸	Min Size	370X470mm
	Max Size	737X737mm
	Thickness	25~40mm
PCB 最小尺寸		50X50mm
PCB 最大尺寸		510X340mm
PCB 厚度		0.4~6mm
PCB 翹曲量		＜1%
傳送高度		900±40mm
傳送方向		左-右;右-左;左-左;右-右
運輸速度		Max 1500mm/S Programmable
PCB的定位	支撐方式	磁性頂針/可調節頂升平臺/等高塊
PCB的定位	夾緊方式	邊夾,真空吸嘴
Print head 印刷頭		兩個獨立的直聯式馬達驅動印刷頭
刮刀速度		6~200mm/sec
刮刀壓力		0~15Kg 馬達控制
刮刀角度		60°/55°/45°
刮刀類型		鋼刮刀標準,膠刮刀
鋼網分離速度		0.1~20mm/sec
清洗方式		干、濕、抽真空
工作臺調整范圍		X:±10mm;Y:±10mm;θ:±2°
整機參數 Machine
重復定位精度		±0.01mm
印刷精度		±0.025mm
印刷周期		<7s
換線時間		<5Min
使用空氣		4.5~6Kg/cm²
電源		AC:220±10%,50/60HZ 1Φ 3KW
控制方法		PC Control

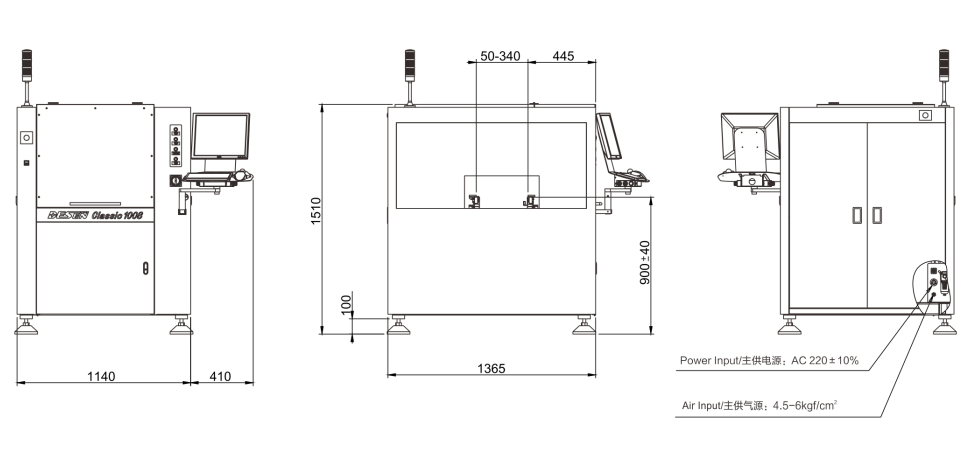

機器外形尺寸		1140(L)X1365(W)X1510(H)mm
機器重量		1100Kg
